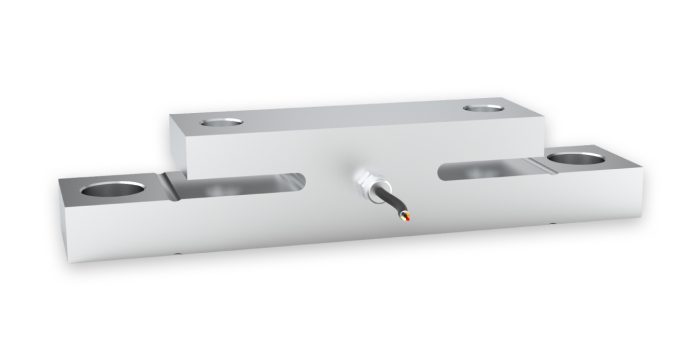

Cellule de charge à double lame DSBF

Pour voir les fichiers datasheet, vous devez entrer votre e-mail et saisir le code de verification envoye a votre e-mail.

Adresse e-mail

Pour voir les fichiers datasheet, vous devez entrer votre e-mail et saisir le code de verification envoye a votre e-mail.

Adresse e-mail

KOBASTAR INDUSTRIAL WEIGHING SYSTEMS

Caractéristiques :

Les capteurs de charge de la série DSBF sont des capteurs de poids et de force à haute résistance développés pour les systèmes de pesage embarqués.
Ils sont montés sur des véhicules tels que des camions à benne basculante et des remorques, des remorques utilisées dans l'agriculture et l'élevage, et permettent d'effectuer des pesées sur le véhicule. Selon la longueur et la capacité des véhicules, 4, 6 ou 8 cellules de charge (loadcell) sont utilisées.
La résistance des cellules DSBF est optimisée grâce à un traitement thermique appliqué à un acier allié au chrome-molybdène à haute densité et à haute trempabilité.
Après le traitement thermique, le DSBF est recouvert d'une couche de nickel qui le rend plus résistant à la corrosion. Il est ensuite testé à pleine capacité en appliquant une charge/force après traitement électronique.
Grâce à son indice de protection IP67, il peut fonctionner dans des conditions difficiles sur tous types de véhicules.

Applications de pesage sur véhicule, véhicules de collecte des déchets, camions à benne basculante, machines agricoles.

Code produit :DSBF

Capacité maximale (Emax)	Kg	10000
Tension d’excitation	V	5 ~ 15
Puissance nominale (RO)	mV/V	0,820
Résistance d’entrée (RLC)	Ω	385 ± 20
Classe de précision selon l’OIML R60	–	D1
Résistance de sortie (Rout)	Ω	352 ± 3
Nombre maximal d’intervalles de validation (nmax)	–	1000
Résistance de l’isolation (100 V CC)	MΩ	≥ 5,000
Intervalle minimal de vérification des cellules de charge (vmin)	–	Emax / 4000
Limite de charge sûre (Elim)	%*Emax	150
Effet de la température sur la charge morte minimale (TC0)	%*RO/10°C	± 0.05
Chargement final	%*Emax	200
Effet de sensibilité sur la température (TCRO)	%*RO/10°C	± 0.05
Plage de température compensée	°C	-10 ~ +40
Erreur combinée	%*RO	±1
Plage de température de fonctionnement	°C	-40 ~ +80
Non linéaire	%*RO	± 0.06
Matériau à cellules de charge	–	Acier allié
Histerezis	%*RO	± 0.05
Boulons de montage et couple	Nm	M24 – 1100
Erreur de creep (30 minutes) / DR	%*RO	± 0.06
Protection selon la norme EN 60 529	–	IP67
Bilan zéro	mV/V	± 0.01
