Тензодатчики (по-английски load cells) являются ключевыми компонентами в любых промышленных системах взвешивания: от весов и весовых платформ до бункеров дозирования, фасовочного оборудования или конвейеров с функцией взвешивания «на ходу». Они преобразуют силу (вес, растяжение, сжатие) в измеряемый электрический сигнал, обеспечивая высокую точность, надёжность и повторяемость. Именно поэтому тензодатчики считаются золотым стандартом в сфере измерения веса во множестве отраслей — от пищевой и логистической до химической и фармацевтической.

Введение в тензодатчики

Тензодатчик — это преобразователь, предназначенный для измерения силы (чаще всего веса) и её перевода в электрический сигнал, пропорциональный приложенной нагрузке. Используют такие датчики в самых разных диапазонах — от нескольких граммов до сотен тонн.

Высокая точность, стабильность и надёжность тензодатчиков обусловили их массовое применение в промышленности. С развитием электроники и цифровизации производства тензодатчики интегрируются в электронные весовые индикаторы, системы сбора данных (SCADA), промышленные контроллеры (PLC) и облачные платформы мониторинга в реальном времени, обеспечивая всё более гибкие и точные решения для управления и контроля.

Принцип работы тензодатчика

Основная часть промышленных тензодатчиков работает на основе тензометрических решёток (strain gauges). Эти маленькие чувствительные элементы, приклеенные к корпусу датчика (обычно из алюминия, стали или нержавеющей стали), изменяют своё электрическое сопротивление при деформации.

  1. Деформация тела датчика
    При приложении силы к тензодатчику его упругий элемент незначительно деформируется — сжимается или растягивается.
  2. Изменение сопротивления тензорешёток
    Поскольку тензорешётки плотно прикреплены к поверхности, они повторяют микроскопическую деформацию материала и меняют своё сопротивление пропорционально приложенной нагрузке.
  3. Мост Уитстона
    Для повышения точности измерения и усиления сигнала обычно применяется схема моста Уитстона. Этот мост улавливает незначительные изменения сопротивления и преобразует их в измеряемый выходной сигнал.
  4. Выходной сигнал
    Изменение сопротивления пересчитывается в разность напряжения (обычно выражаемую в мВ/В). Далее весовой индикатор или другое устройство обработки сигнала преобразует эту разность в цифровые значения — килограммы, тонны и т. д.

Благодаря этой системе современные тензодатчики достигают крайне малых погрешностей (до 0,01 % от полной шкалы) и демонстрируют исключительную надёжность при правильном использовании.

Основные типы тензодатчиков

Существует несколько типов тензодатчиков, отличающихся формой, принципом восприятия нагрузки и диапазоном измерений.

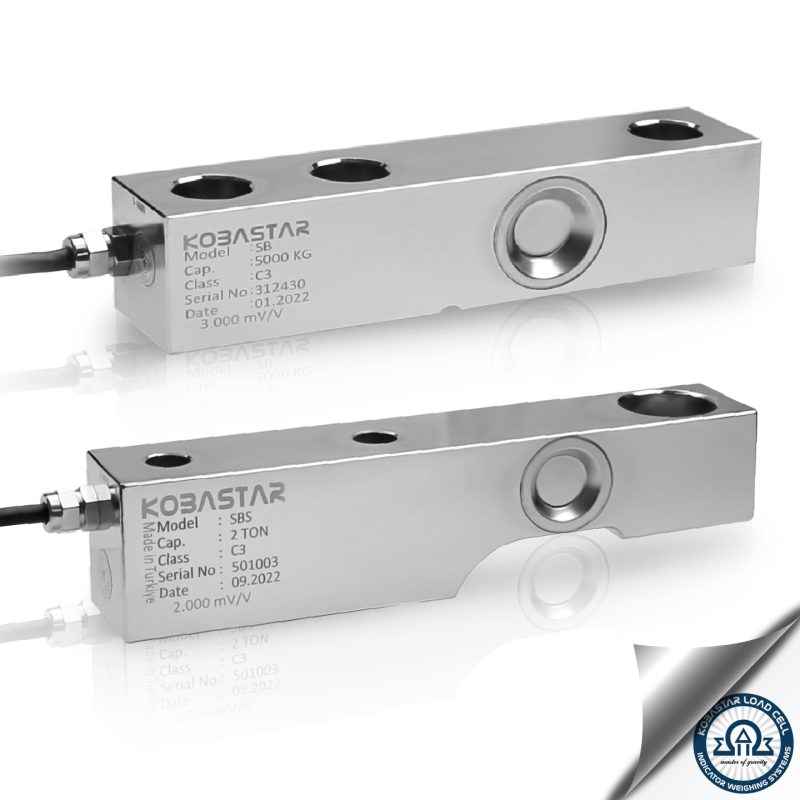

Датчики на изгиб или срез (Shear Beam / Bending Beam)

Тензодатчики типа балки (изгиба или среза) разработаны для средних и небольших нагрузок. Их часто применяют в бункерах дозирования, на платформах для взвешивания и в системах среднего диапазона весов.

  • Преимущества:
    • Компактная и надёжная конструкция.
    • Хорошая точность и воспроизводимость.
    • Устойчивая работа при умеренных боковых нагрузках.
  • Типичные применения:
    • Небольшие весовые платформы в пищевой или химической промышленности.
    • Дозирующие бункеры.
    • Контроль массы на производственных линиях.

Датчики колонного типа (Canister Load Cell)

Характерная особенность таких датчиков — цилиндрическая форма с центральной опорной колонной, которая принимает вертикальную нагрузку. Применяются для высоких нагрузок: от нескольких тонн до нескольких сотен тонн.

  • Преимущества:
    • Очень прочные и устойчивые к перегрузкам.
    • Хорошая стабильность в длительной перспективе.
    • Надёжность в сложных промышленных условиях.
  • Типичные применения:
    • Автомобильные, вагонные весы (платформы для грузовиков, поездов).
    • Силосы и резервуары большой вместимости.
    • Краны и подъёмные механизмы для тяжёлых грузов.

Одноточечные тензодатчики (Single Point)

Так называемые single point датчики рассчитаны на то, чтобы воспринимать нагрузку в одной точке без существенной потери точности. Чаще всего их устанавливают под небольшие и средние весовые платформы, например в торговых весах.

  • Преимущества:
    • Возможность использования единственного датчика под весовой платформой малого и среднего размера.
    • Простота монтажа и интеграции.
    • Достаточная точность для малого и среднего диапазона нагрузок.
  • Типичные применения:
    • Прилавочные весы в торговле и супермаркетах.
    • Небольшие промышленные платформы.
    • Лабораторное оборудование.

Датчики на сжатие и растяжение (S-образные, S-Type)

Отличительной особенностью S-образных датчиков является форма корпуса в виде буквы «S». Они универсальны, поскольку способны измерять как растяжение, так и сжатие. Диапазоны нагрузок у таких датчиков могут быть весьма широкими.

  • Преимущества:
    • Возможность измерения нагрузки в двух направлениях (сжатие и растяжение).
    • Удобны для подвесного монтажа (например, бункеры на подвесах).
    • Хорошая линейность и надёжность.
  • Типичные применения:
    • Дозирующие и упаковочные линии.
    • Подвесные весовые устройства.
    • Контроль натяжения тросов и канатов.

Другие конструкции

Также существуют датчики кольцевой формы, button (кнопочные) датчики с очень маленькой высотой, а также гидравлические и пневматические решения для специфических случаев. Их обычно выбирают, если требуется работа при экстремальных температурах, сильных вибрациях или в агрессивной химической среде.

Промышленные сферы применения тензодатчиков

Универсальность и точность тензодатчиков делают их незаменимыми во множестве отраслей:

  • Пищевая промышленность:
    Автоматический дозирующий контроль, фасовка продуктов, контроль уровня в бункерах и силосах.
  • Логистика и транспорт:
    Автомобильные и вагонные весы, контроль массы на конвейерах, сортировочные системы для посылок и грузов.
  • Серийное производство:
    Контроль качества готовой продукции, проверка веса компонентов, фасовка и дозирование разных материалов.
  • Химическая и фармацевтическая отрасли:
    Точное дозирование реагентов, контроль массы в резервуарах, измерение и контроль за складом химических веществ.
  • Строительство и добыча:
    Весы для тяжёлых грузов, контроль нагрузки на подъёмные краны, дозирование сыпучих материалов.
  • Сельское хозяйство:
    Контроль кормления скота, взвешивание животных, измерение и учёт сельскохозяйственной продукции.

Во всех перечисленных сферах точность и надёжность тензодатчиков оказывают прямое влияние на эффективность процессов, качество продукции и безопасность сотрудников.

Критерии выбора тензодатчика

Подбор подходящего тензодатчика — один из ключевых моментов для корректной и безопасной работы весовой системы:

  1. Диапазон нагрузки:
    Модель должна иметь достаточный запас (примерно 20–30 %) относительно ожидаемой максимальной нагрузки, чтобы исключить риск поломки при случайных перегрузках.
  2. Класс точности:
    Для разных отраслей требуемая точность может существенно различаться. Стандарты (например, OIML) делят тензодатчики на классы (C3, C4 и т. д.), указывающие уровень их точности.
  3. Условия эксплуатации:
    • Температура: некоторые датчики рассчитаны на экстремально низкие или высокие температуры.
    • Степень защиты (IP67, IP68 и т. д.) от пыли и влаги.
    • Стойкость к агрессивным химическим веществам — в таких случаях предпочтителен корпус из нержавеющей стали.
  4. Способ монтажа:
    Выбор между сжатием, растяжением, изгибом или срезом влияет на правильность передачи нагрузки и снижение погрешностей.
  5. Габариты и конструктивные ограничения:
    Иногда требуется низкий профиль датчика, чтобы вписаться в существующую конструкцию без дополнительных переделок.
  6. Совместимость с электроникой:
    Чувствительность (в мВ/В), входное и выходное сопротивление, тип разъёмов и калибровочные параметры должны совпадать с возможностями весового терминала или контроллера.
  7. Цена и надёжность:
    Следует искать оптимальное соотношение между качеством и стоимостью. Иногда более дорогие, но долговечные модели экономят ресурсы в будущем благодаря меньшим затратам на обслуживание.

Установка и обслуживание

Чтобы тензодатчик исправно служил долгие годы, необходимо грамотно произвести монтаж и регулярное техобслуживание:

  1. Корректный монтаж:
    • Использовать специальные монтажные модули, опоры и шарниры, чтобы нагрузка передавалась строго по оси датчика.
    • Избегать эксцентричных (боковых) сил и крутящих моментов.
    • Соблюдать рекомендованный производителем момент затяжки крепежа.
  2. Регулярная калибровка:
    • Со временем и под влиянием окружающей среды характеристики тензодатчика могут смещаться.
    • Периодическая калибровка в аккредитованной лаборатории или силами производителя позволяет поддерживать точность.
    • Вести журнал калибровок и отслеживать динамику изменений.
  3. Чистка и осмотр:
    • В местах, где скапливаются пыль и остатки продуктов, необходимо очищать область датчика, чтобы избежать механических блокировок или коррозии.
    • Проверять целостность кабелей и разъёмов, которые могут повреждаться при жёсткой эксплуатации.
  4. Защита от перегрузок:
    • При возможных ударах или кратковременных перегрузках целесообразно устанавливать механические ограничители нагрузки.
    • Мониторинг состояния датчика (например, всплесков сигнала) помогает вовремя обнаружить нештатные ситуации.

Соблюдение перечисленных мер обеспечивает стабильную и точную работу тензодатчиков на протяжении многих лет, что гарантирует эффективность и безопасность всего процесса взвешивания.

Тенденции и инновации

Современные решения в области тензодатчиков следуют мировому тренду на автоматизацию и интеллектуальный анализ данных:

  1. Цифровые выходы:
    • Всё чаще тензодатчики оснащаются встроенной электроникой для выдачи цифрового сигнала (RS-485, CANopen, Profinet, Ethernet/IP и т.д.).
    • Это облегчает диагностику, упрощает калибровку и упрощает интеграцию в промышленные сети.
  2. Беспроводные системы:
    • Беспроводные тензодатчики упрощают монтаж, исключая необходимость прокладки кабелей, что особенно полезно при установке на подвижном или труднодоступном оборудовании.
    • Возможность удалённого мониторинга и конфигурирования.
  3. Новые материалы и покрытия:
    • Усовершенствованные сплавы и защитные покрытия позволяют использовать датчики в агрессивных средах: солёная вода, химические реагенты, высокие температуры.
    • Это снижает риск коррозии и повышает долговечность.
  4. Интеграция в концепцию Индустрии 4.0:
    • Тензодатчики становятся частью «умных» производств, когда данные о весе в реальном времени передаются в облако, обрабатываются алгоритмами Big Data и используются для оптимизации процессов.
    • На основе искусственного интеллекта становится возможным прогнозное обслуживание и автоматический анализ отклонений.

Тензодатчики — фундаментальный элемент самых разных систем промышленного взвешивания. Их точные и стабильные измерения позволяют повысить эффективность, качество продукции, а также обеспечить безопасность операций.

Чтобы максимально эффективно использовать возможности тензодатчиков, важно:

  • Правильно выбрать тип датчика (по нагрузке, точности, условиям эксплуатации).
  • Грамотно установить и регулярно калибровать устройство.
  • При необходимости внедрять инновационные решения (цифровые интерфейсы, беспроводные модули), повышающие удобство и надёжность эксплуатации.
  • Сотрудничать с проверенными производителями и поставщиками, которые обеспечат квалифицированную поддержку и сервис.

С развитием Индустрии 4.0 область применения тензодатчиков продолжит расширяться: их оснащают функциями самодиагностики и интеллектуальными интерфейсами, что выводит контроль веса на принципиально новый уровень. При правильной интеграции и эксплуатации эти датчики станут незаменимыми помощниками в повышении конкурентоспособности и устойчивости современного производства.

В итоге вложения в качественные тензодатчики и соответствующую архитектуру взвешивания быстро окупаются, поскольку дают точные данные, сокращают расход материалов, повышают производительность и поддерживают высокий стандарт безопасности.
