L’étalonnage des cellules de charge est un processus essentiel pour garantir la précision et la fiabilité de tout système de pesage industriel. Un étalonnage correct ne se contente pas d’assurer la traçabilité des mesures, il prolonge également la durée de vie de divers composants, depuis la cellule de charge jusqu’à l’indicateur de poids (ou terminal de pesée). Ci-après, nous analyserons l’importance de cette procédure, les méthodes les plus courantes et la meilleure façon de maintenir un rendement optimal dans des équipements tels que la bascule camion, la plateforme de pesée et d’autres pont-bascule.
Qu’est-ce qu’une cellule de charge ?

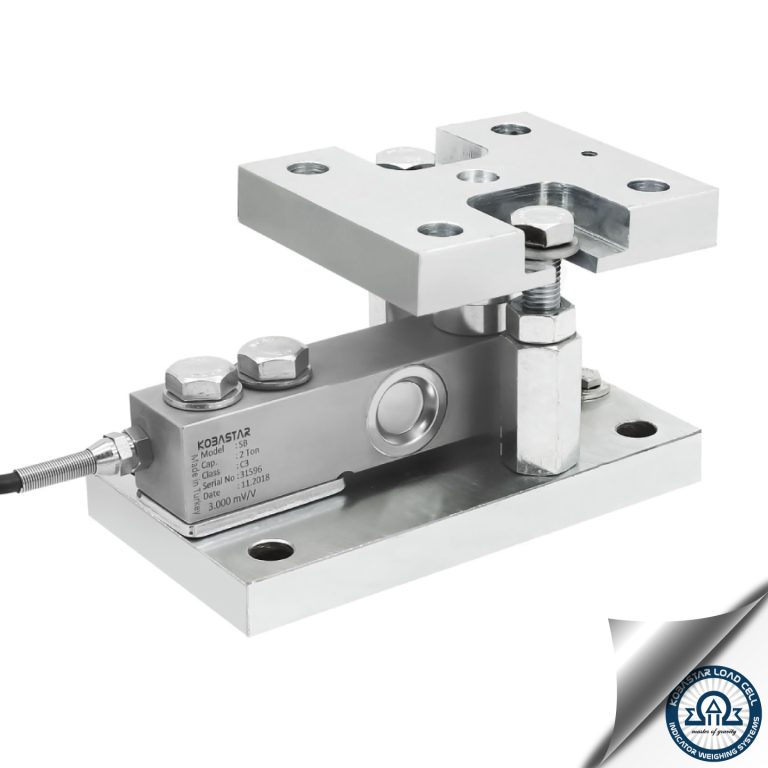

Une cellule de charge (également connue sous le nom de capteur de force) est le composant clé de la plupart des systèmes de pesée, qu’il s’agisse d’une balance de table, d’un système de pesage industriel ou d’une bascule de camions. Son rôle est de convertir la force ou le poids appliqué en un signal électrique interprété ensuite par l’indicateur de poids. Pour que ce signal soit fiable, la cellule doit être étalonnée et présenter une bonne linéarité, répétabilité et stabilité.
Pourquoi l’étalonnage des cellules de charge est-il nécessaire ?
Précision des mesures : Un système de pesage précis est fondamental dans de nombreux secteurs. Par exemple, dans l’industrie agroalimentaire, une erreur de mesure peut affecter la qualité du produit ; dans l’industrie chimique, de légères variations peuvent compromettre la sécurité des processus.
Fiabilité et traçabilité : Un étalonnage régulier et documenté garantit que les résultats sont conformes à des normes reconnues (nationales ou internationales), ce qui est primordial pour les audits, le contrôle de la qualité et le respect de la réglementation.
Longévité des composants : Une cellule de charge mal calibrée peut entraîner des défaillances dans d’autres éléments, comme l’indicateur de poids ou la bascule portable. Un étalonnage périodique permet de détecter les problèmes avant qu’ils ne deviennent critiques.
Efficacité des processus industriels : Dans les secteurs comme la logistique, même avec une forte automatisation, la bascule camion ou la plateforme de pesée doit être correctement étalonnée pour éviter tout risque de surcharge ou de coûts imprévus.
Méthodes d’étalonnage des cellules de charge
Selon l’application, le type de cellule et les exigences réglementaires, plusieurs approches d’étalonnage sont possibles.
1. Étalonnage interne (auto-étalonnage)
Certains indicateurs de poids et contrôleurs de processus incluent des fonctions d’auto-étalonnage, permettant à l’utilisateur d’appliquer une charge de référence et de suivre une procédure automatique.
Avantage : Facile à mettre en œuvre, ne requiert pas d’équipement externe complexe.
Inconvénient : Moins précis si l’on ne dispose pas d’un poids étalon adapté ou si l’échelle de mesure est très large.
2. Étalonnage externe avec poids étalon
C’est la méthode la plus courante et la plus fiable : on utilise des poids certifiés pour vérifier et ajuster les lectures. L’opération se fait à différents points de la plage de pesée pour valider la linéarité et la répétabilité.
Avantage : Niveau maximal de précision et de traçabilité, grâce à l’utilisation de poids étalons certifiés.
Inconvénient : Nécessite plus de temps, un équipement spécifique et souvent l’intervention d’un personnel formé.
3. Étalonnage avec des transducteurs de référence
Dans des applications de forte capacité (par exemple, une bascule de camions ou un pont-bascule de grand tonnage), il peut être plus pratique d’employer une autre cellule de charge de référence déjà étalonnée pour comparer et ajuster la mesure.
Avantage : Méthode adaptée dans les environnements où il est difficile ou coûteux de manipuler des poids très lourds.
Inconvénient : Exige un transducteur de référence d’une très grande précision et certifié.
Facteurs influençant l’étalonnage
Température : Les variations de température peuvent affecter la sortie du signal de la cellule de charge. Il est recommandé d’étalonner dans des conditions proches de l’environnement d’utilisation.
Humidité : Un excès d’humidité peut endommager les composants internes et fausser les mesures.
Vibrations : Dans des milieux industriels avec de la machinerie lourde ou un trafic important, les vibrations peuvent perturber la lecture.
Surcharge : Dépasser fréquemment la capacité nominale de la cellule de charge peut causer des déformations irréversibles.
Bonnes pratiques pour un étalonnage fiable
Enregistrement de l’étalonnage : Conserver un historique (dates, procédures, résultats) pour assurer la traçabilité.
Vérifications régulières : L’étalonnage doit être répété périodiquement, conformément aux directives du fabricant et aux normes en vigueur.
Utilisation d’équipements certifiés : Employer des poids étalons ou des transducteurs de référence dont la certification est à jour.
Maîtrise de l’environnement : Effectuer l’étalonnage dans des conditions de température et d’humidité stables pour minimiser les imprécisions.
Inspection continue : Vérifier l’absence de dommages physiques sur la cellule de charge, le câblage et l’indicateur de poids.
L’étalonnage des cellules de charge est un facteur déterminant dans la précision, la fiabilité et l’efficacité de tout système de pesage industriel, qu’il s’agisse d’une bascule de camions, d’une plateforme de pesée ou d’un pont-bascule de plus petite capacité. Mettre en place un programme d’étalonnage rigoureux et un entretien régulier assure la réussite des processus de production, la conformité du contrôle de la qualité et l’optimisation de l’automatisation industrielle. De plus, choisir des composants de haute qualité (comme des indicateurs de poids performants et des capteurs de force certifiés) et installer correctement chaque cellule de charge contribue à une linéarité, une répétabilité et une longévité exemplaires de vos équipements.
En somme, un système de pesage industriel fiable découle d’un étalonnage minutieux, d’une vérification constante et du respect des consignes d’entretien, autant pour les cellules de charge que pour les indicateurs de pesée. La sécurité de votre site, la rentabilité de vos opérations et la satisfaction de votre clientèle reposent en grande partie sur la justesse obtenue grâce à un étalonnage adapté et des contrôles réguliers.
